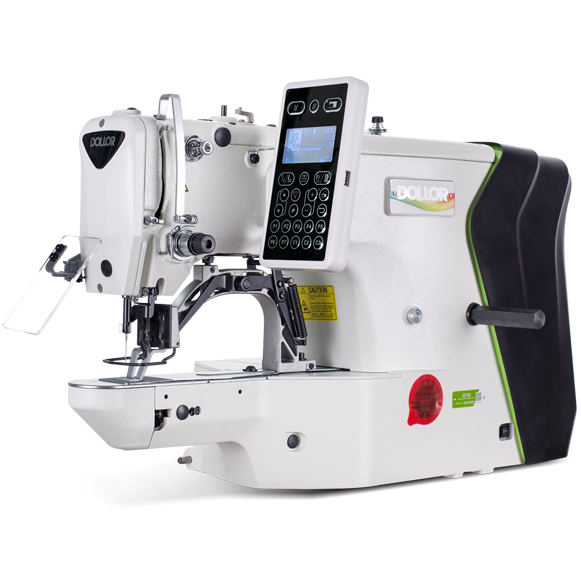

G10 Machine de pointage pas à pas électronique à grande vitesse Green Valley No. 10

Ouverture d’une nouvelle ère de couture numérique en boucle fermée

La grande bielle entièrement scellée et la conception de lubrification des pièces d’engrenage prolongent la durée de vie et réduisent efficacement le bruit de l’ensemble de la machine.

Conception intégrée de la commande électronique et de la tête de machine

Assistance parfaite du logiciel et du matériel, retour sensoriel et retour automatique
Positionnement précis, refus de perdre la synchronisation, réponse rapide
Le système de contrôle entièrement en boucle fermée est plus efficace
La couture du mécanisme du pied-de-biche central est plus stable

Très efficace, économe en énergie, faible bruit, faibles vibrations, économique et pratique.

La tête de la machine et la commande électronique sont intégrées en une seule, ce qui facilite son installation, son stockage et son transport.

Caractéristiques :
1. Le moteur haute puissance de 550 W facilite le poignardage des matériaux
2. Nouvelle conception de pièce de coupe de fil, nouveau collier de serrage électronique
3. Système de contrôle en boucle entièrement fermée, réponse rapide, haute efficacité et aucune perte de pas ;
4. Vitesse de couture la plus élevée La vitesse atteint 3 500 tr/min ;
5. Large plage de couture et de nombreux modèles
6. Le mécanisme principal est entièrement scellé et lubrifié, avec un son léger et une longue durée de vie ;

7. Le moteur contrôle le levage du pied-de-biche et la coupe du fil, avec une réponse rapide, un mouvement stable et un son doux.

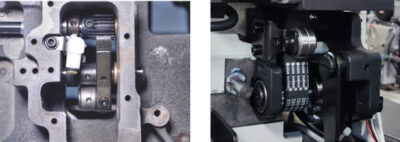

Nouveau mécanisme de grande bielle entièrement scellé et mécanisme de came de coupe avancé

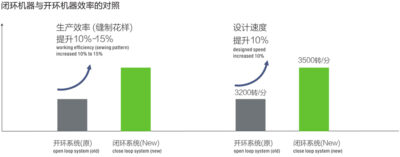

Avantages du contrôle électronique en boucle fermée :
Avantages du contrôle électronique en boucle fermée :
Principe d’application du système de contrôle de mouvement intelligent en boucle fermée : Il peut surveiller la tendance du mouvement de la structure mécanique en temps réel en ajoutant l’arrière de plusieurs moteurs pas à pas. peut transmettre des signaux de retour d’action en temps réel et surveiller l’écart de mouvement en temps réel, réduire le décalage pendant le fonctionnement à grande vitesse, éliminer les erreurs de coordination mécanique, améliorer la précision de l’action, raccourcir le temps de réponse de l’action et atteindre l’objectif. Objectif d’améliorer l’efficacité. Il a une forte capacité anti-interférence et peut effectuer un contrôle efficace pour garantir la réalisation des objectifs prédéterminés.

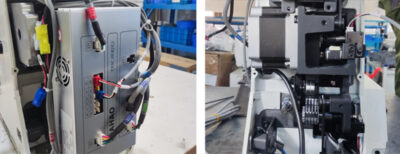

Caractéristiques du contrôle électronique en boucle fermée G10
: 1. Petite taille, intégrée à la tête de la machine
2. Utilisation d’un moteur d’axe X en boucle fermée et d’un moteur d’axe Y en boucle fermée, à grande vitesse, l’axe X en boucle fermée ; le moteur et le moteur de l’axe Y en boucle fermée coopèrent pour fournir des matériaux avec précision sans perdre le pas ;

technologie de machine tout-en-un innovante
. La tête de la machine et la commande électronique sont intégrées en une seule, ce qui facilite son installation, son stockage et son transport.

Performances de production efficaces
Il atteint une vitesse de couture de 3 500 tr/min ; grâce à des performances à grande vitesse, il peut démarrer et terminer rapidement la couture, et grâce à la coupe de fil à grande vitesse et à la vitesse de levage du pied-de-biche,
le temps de cycle de couture est considérablement raccourci.

Excellente qualité de couture
La coupe du fil et la levée du pied-de-biche sont contrôlées par un moteur et entraînées par une courroie synchrone, rendant les mouvements cohérents, efficaces et économes en énergie.

Ajustable au point de départ de la couture
Le point de départ de la couture peut être déplacé dans les directions X et Y et la position du motif de couture peut être ajustée en fonction de la forme du pied-de-biche.

Large gamme de couture et patrons de couture variés
Il a une plage de couture de 30 mm de longueur x 40 mm de largeur, qui peut correspondre à différentes formes de renforts ; la fonction de couture est plus puissante, et des renforts en demi-lune, des renforts ronds et des trous de serrure en chrysanthème sont ajoutés au renfort d’origine 50 Multiple. Les types de modèles de couture et les modèles de couture couramment utilisés du G10 sont chargés ; les données (EP-ROM) utilisées sur le G10 peuvent également être utilisées pour la couture. Modèles sur mesure selon vos besoins.

Nouveau mécanisme automatique de levage du pied-de-biche et de coupe-fil
Il est équipé en standard d’un nouveau mécanisme de levage automatique du pied-de-biche de type moteur à impulsions et d’un mécanisme de coupe-fil, qui réduit l’intensité de fatigue de l’opérateur ; la hauteur maximale du pied-de-biche peut atteindre 17 mm ;

Performance opérationnelle supérieure
La tête de machine à entraînement direct (sans courroie) est directement reliée par un petit servomoteur AC, qui offre une réponse rapide et une précision de démarrage et d’arrêt élevée. Il peut créer un environnement confortable avec de faibles vibrations et un faible bruit, même en fonctionnement à grande vitesse ; un volant est installé sur la tête de la machine pour faciliter la confirmation du point d’entrée de l’aiguille.

Boîtier de commande avec des performances stables
Le boîtier de commande est alimenté par une alimentation à découpage avec des performances supérieures, qui peut être utilisée normalement sous de grandes fluctuations de tension grâce à un affichage détaillé des erreurs, les défauts peuvent être évités avant le travail ;

Panneau de commande facile à utiliser
Le numéro de motif, le taux d’expansion et de réduction, la vitesse de couture, etc. peuvent être simplement saisis sur le panneau de commande via les boutons ; les motifs standard peuvent être enregistrés via les touches de motif P1-P50. Sur P1-P30, il peut être affiché en appuyant uniquement sur la touche de motif, et 25 modèles fréquemment utilisés peuvent y être enregistrés pour aider à améliorer l’opérabilité ;

Il peut enregistrer 20 programmes de couture par cycle différents, et chaque cycle de couture peut combiner jusqu’à 50 modèles ; le panneau de commande incliné est pratique à visualiser et à utiliser pour l’opérateur, et peut être installé en haut, en bas, à gauche et à droite de le tableau.

Le système de contrôle électronique servo à entraînement direct avancé au niveau international est sélectionné, avec des performances stables et efficaces ;
les points de barge sont beaux et efficaces et économes en énergie, à faible bruit, à faibles vibrations, économiques et pratiques ;

Une large gamme de types de machines peut répondre aux besoins des différents utilisateurs
. La série G10 comprend 5 modèles : spécification S (standard), spécification C (œillet de chapeau), spécification H (matériau épais), spécification F (sous-vêtements) et spécification M. (tricot).
